正確同步帶輪規格尺寸型號大全

返回列表 來源:合發齒輪 查看手機網址
掃一掃!正確同步帶輪規格尺寸型號大全掃一掃!
瀏覽:- 發布日期:2017-09-18 13:36:11【

同步帶輪規格型號大全

一、梯型齒同步帶輪規格型號

MXL同步帶輪型號、 XL同步帶輪型號、L同步帶輪型號、 H 同步帶輪型號、SM同步帶輪型號、 GT同步帶輪型號

二、圓孤T型齒同步帶輪規格型號

T5同步帶輪型號、T10同步帶輪型號、 T2G同步帶輪型號、 T3G同步帶輪型號、 T5G同步帶輪型號、 AT5型同步帶輪

三、T型齒同步帶輪規格型號

 T5同步帶輪型號、T10同步帶輪型號、 AT5同步帶輪型號、 AT10同步帶輪型號、 主要應用在:機械制造、汽車飛機、紡織、輕工、化工、冶金、礦山、軍工、儀器、儀表機床、農業

同步帶輪選型號說明

同步帶輪選型號

選擇確定同步帶輪的型號

同步帶輪的齒形型號和節距等嚙合參數與同步帶的相同,(具體可以參考: 圓弧齒同步帶 或梯形齒同步帶) 需要確定的只是帶輪齒數(或直徑)和同步輪結構等。同步帶輪的齒數(或直徑)一般是先確定小帶輪的齒數,再按傳動比來定大輪齒數。為了保證同步帶的應有壽命,小同步帶輪的直徑要大于表中的允許最小彎曲直徑(詳細見網頁 同步帶最小允許彎曲直徑 新版網站中有),再折算成最小齒數。只要結構和成本允許,從同步帶的壽命考慮,小輪的齒數比允許的最小齒數稍多些為好。小輪的齒數確定后,根據傳動比就可確定大輪的齒數了。
再根據結構確定兩帶輪的中心距,按同步帶的節距計算出節線長度或總齒數。至此,傳動參數就全部確定完了。

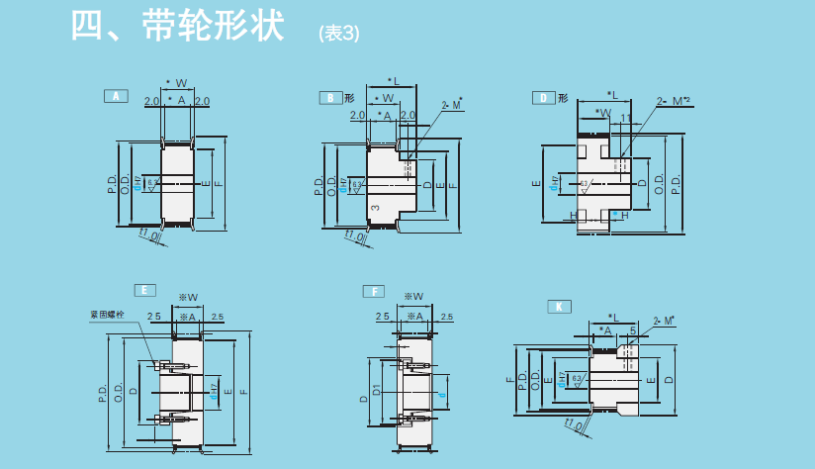

同步帶輪的結構內孔和齒形

同步帶輪的結構內孔

從形狀上可分為無凸緣AS的(分只有兩端帶擋片的輪齒部分BS 和 無擋片的齒輪部分AF)和有凸緣的BF型,即除了有兩端帶擋片的輪齒部分外還有一段圓柱凸緣(分有擋片的AF型 和無擋片的WS型)。詳細請參考 產品中心的同步帶輪頁面

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,版權所有:http://hengxiang888.com.cn轉載請注明出處
