型式			[?M?]?材質	[?S?]?表面處理	[?H?]?硬度	[?A?]?附件
圓孔	圓孔＋螺紋孔	鍵槽孔?鍵槽孔＋螺紋孔
GEAHBH	GEABH	GEAKBH	相當于S45C	四氧化三鐵保護膜	齒部高頻淬火	固定螺絲
					51～55HRC(深度1mm以上)	(＊軸孔規格為圓孔時不附帶)

材質	普通鋼材	熱處理	高頻淬火	表面處理	四氧化三鐵保護膜(發黑處理)	金屬類材質	S45C相當
輪齒研磨	有	齒隙	有	軸承	無	軸孔公差	>H7

磨齒輪請按照選型步驟1-6選型。

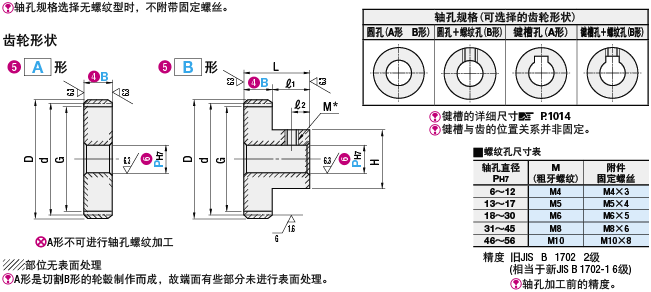

1型式——2模數——3齒數——4厚度——5齒輪形狀——6軸
選型舉例：

GEAKBH2.0	-	30	-	20	-	A	-	25N
GEABH1.0	-	30	-	8	-	B	-	15

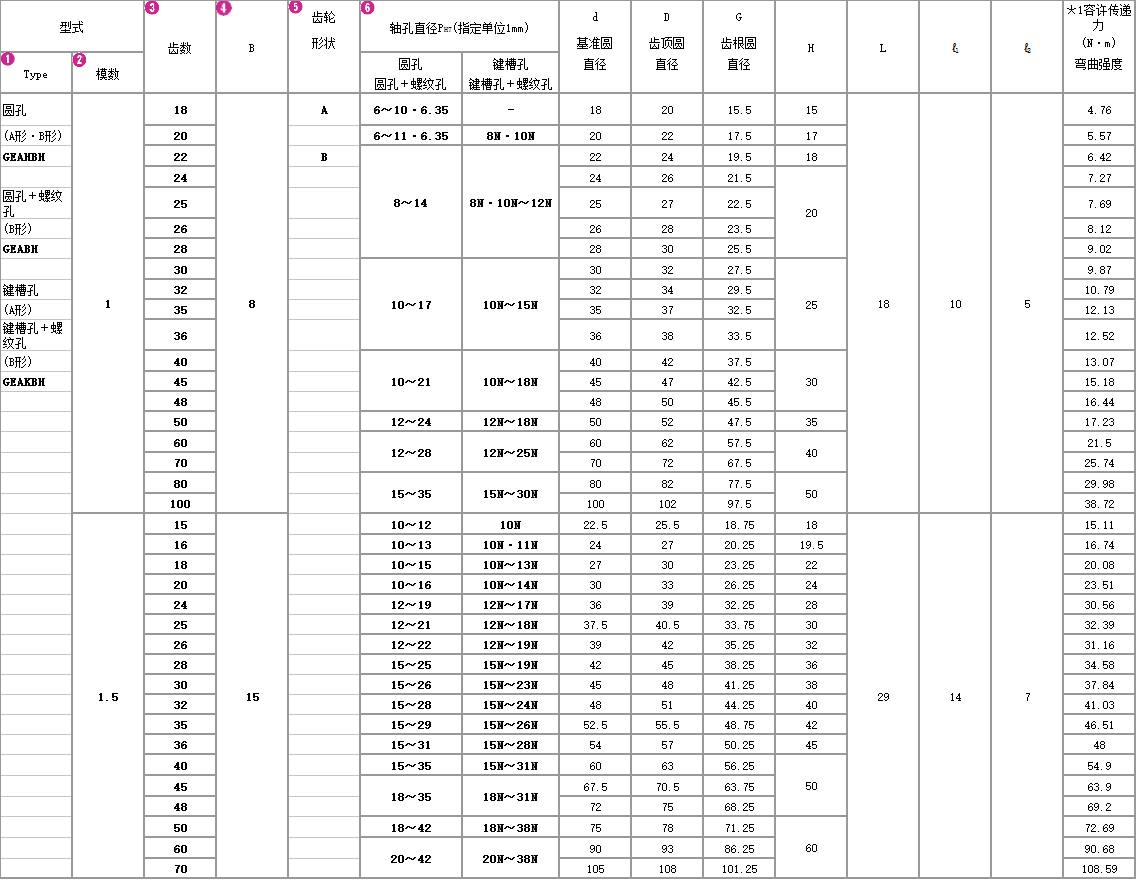

■模數1.0/1.5

[ ! ]選購鍵槽孔＋螺紋孔的軸孔直徑10、鍵槽寬4.0mm(高1.8mm)的規格時，請將P尺寸指定為10K。

＊1表中的容許傳遞力是在普通條件下算出的參考值。

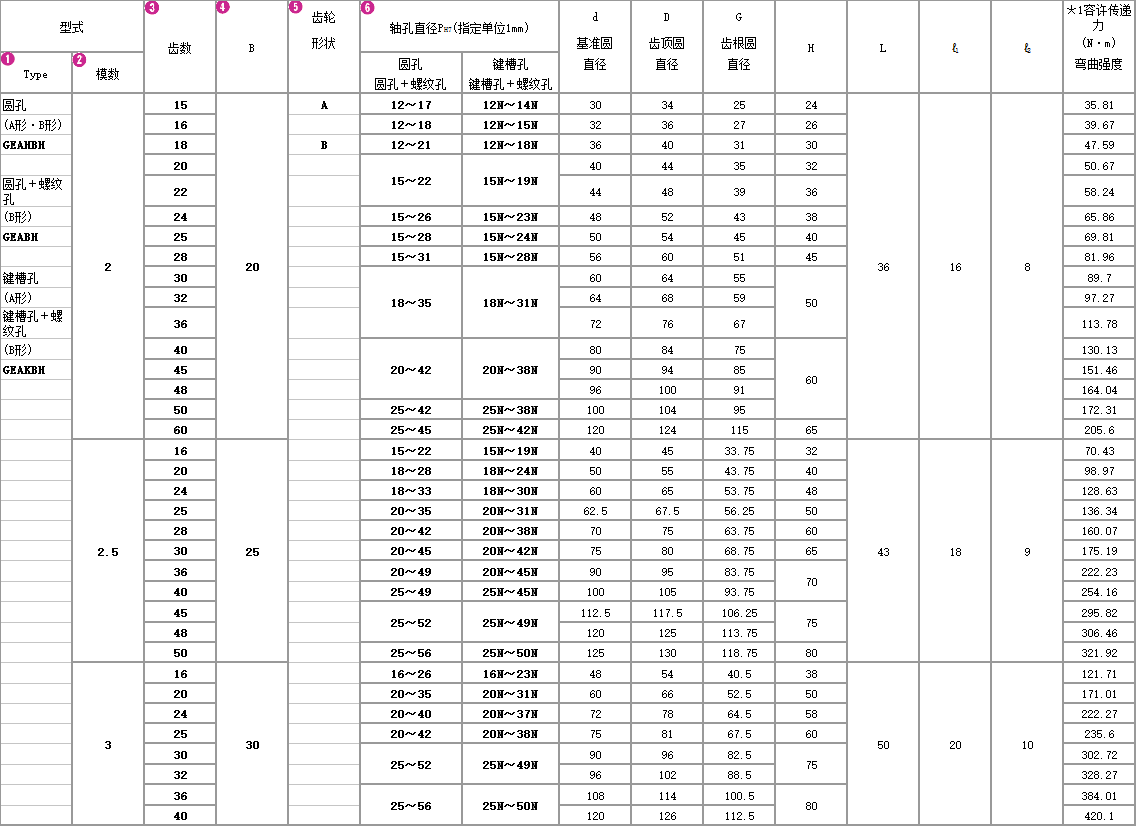

■模數2.0/2.5/3.0

＊1表中的容許傳遞力是在普通條件下算出的參考值。

Type			[?M?]?材質	[?S?]?表面處理	[?H?]?硬度	[?A?]?附件
圓孔	圓孔＋螺紋孔	鍵槽孔?鍵槽孔＋螺紋孔
GEAHBH	GEABH	GEAKBH	相當于S45C	四氧化三鐵保護膜	齒部高頻淬火	固定螺絲
					51～55HRC(深度1mm以上)	(＊軸孔規格為圓孔時不附帶)

材質	普通鋼材	熱處理	高頻淬火	表面處理	四氧化三鐵保護膜(發黑處理)
輪齒研磨	有	齒隙	有	軸承	無
金屬類材質	S45C相當	軸孔公差	H7
