同步帶輪選型

返回列表 來源:合發齒輪 查看手機網址
掃一掃!同步帶輪選型掃一掃!
瀏覽:- 發布日期:2018-07-06 11:23:06【



 同步輪有兩種形式的齒,梯形齒與圓弧形齒, 而這些齒又分很多種型號, 我們該如何正確選擇自己所需要的型號呢,這兩種同步輪有什么優缺點,哪種同步輪相對精度更加高,下面將為您詳細進行介紹!


同步輪的分類
? MXL、XL、L、H、XH、XXH型為傳統的梯型齒;

? T2.5、T5、T10、T20型為日本的標準演變,也為梯形齒;

? HTD/STD/RPP 2M、3M、5M、8M、14M系列是圓弧齒;

從傳遞功率上來講:? > ? >

從傳遞精度上來講:? > ? >

從加工精度上來講:? > ? >

從傳輸速度上來講:? > ? >

上面這三大類型,從傳遞功率上講M型大于T型大于傳統梯型;傳遞精度上講M系列好于T系列好于傳統梯型;加工精度上是傳統梯型好于T系列好于M系列。

根據以上特性,可以很快進行選擇了, 如果轉速快,傳輸功率不大的,可以選擇傳統梯型齒,如果傳輸功率大,轉速不是很快,可以選擇圓弧形齒。


圓弧齒,適合大功率的高扭矩同步帶輪傳動。是上世紀60年代,由美國蓋茨公司開發。由于圓弧齒同步帶輪圓弧齒特點,能夠滿足大功率傳動,圓弧齒同步帶輪其傳動功率比梯型齒同步帶輪和T型同步帶輪大3-5倍,而梯型齒同步帶輪和T型同步帶輪則能滿足高線速的傳動,圓弧齒同步帶動轉速以中、低速為主,不適宜高速轉動。
圓弧齒同步帶輪從型號來分,可分為:HTD圓弧齒同步帶輪、STD圓弧齒同步帶輪、RPP圓弧齒同步帶輪。
HTD  2M、 3M、 5M、 8M、 14M
STD S2M、S3M、S5M、S8M、S14M
RPP P2M、P3M、P5M、P8M、P14M

HTD  2M、 3M、 5M、 8M、 14M
STD S2M、S3M、S5M、S8M、S14M
RPP P2M、P3M、P5M、P8M、P14M
梯形齒,梯形齒同步帶輪其齒形為方形的特點,于圓弧齒形帶輪相比較,則可以允許更大的線速度,所以梯形齒同步帶輪可以用于較高轉速的傳動。
MXL、XL、L、H、XH、XXH:周節制梯形齒,以英制(英寸)為基礎來確定帶輪節距。
 T2.5、 T5、 T10、 T20:周節制梯形齒,以公制(毫米)為基礎來確定帶輪節距。
       AT5、AT10、AT20:周節制梯形齒,以公制(毫米)為基礎來確定帶輪節距。

AT系列與T系列的齒節距相同,不同是的AT的齒寬一點,夾角由40°變成50°,T系列夾角40°同步帶齒與輪齒兩側接觸面比AT系列夾角50°少,所以在同樣齒數、同樣模數、同樣寬度下,受到空間限制的情況下,使用AT同步帶的傳遞力大,使用壽命差不多。
同步帶輪的適用范圍:廣泛(印刷、包裝、機床、紡織、雕刻、標記、煙草、金融機具、電腦打印、通訊電纜、石油化工、儀器儀表、健身器材、激光切割、電子電器、醫療器械等各大傳動領域)。

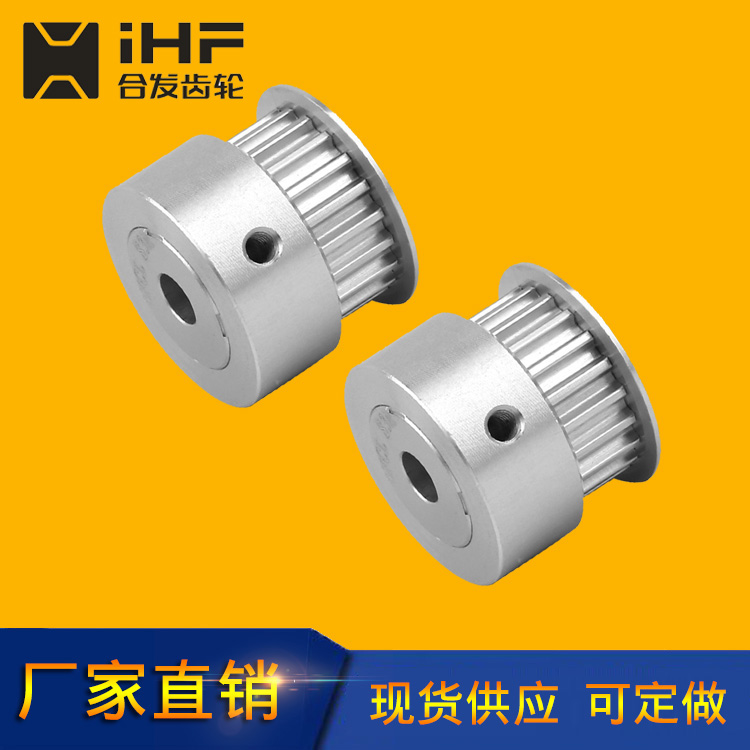

同步帶輪

同步帶輪材料的選擇:

以45#鋼、硬質鋁合金為最常見,其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料,具體的選用以客戶的需求為主。


梯形同步帶·輪選型圖

T形齒同步帶·輪選型圖

圓弧形齒同步帶·輪選型圖

同步帶一般特性

同步帶輪

同步帶輪基本形狀結構圖例

英制系列同步帶

公制系列同步帶

AT系列同步帶

HTD系列同步帶

STD系列同步帶

梯形齒同步輪

梯形齒同步輪

4.STD系列圓弧齒同步輪

梯形齒同步帶齒形圖

圓弧形齒同步帶齒形圖
