三角皮帶的型號規格和長度的計算公式!

返回列表 來源:合發齒輪 查看手機網址
掃一掃!三角皮帶的型號規格和長度的計算公式!掃一掃!
瀏覽:- 發布日期:2018-04-29 16:16:24【

說起三角帶相信很多外行都弄不明白A,B,C型,代表的是什么,它們到底存在什么樣區別。下面咱們就詳細的學習一下三角帶知識。

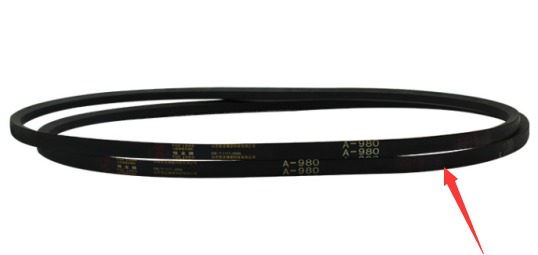

1、三角帶的規格型號

三角帶的規格是由背寬與高(厚度)的尺寸來劃分的,會根據不同的背寬與高(厚度)的尺寸,國家標準規定了三角帶的O 、A、B、C、D、E等多種型號,每種型號的三角帶的節寬、頂寬、高度都是不相同的,所以皮帶輪也就必須根據三角帶的形狀制作出各種槽型;這些不同的槽型就決定了皮帶輪的O型皮帶輪 、A型皮帶輪、B型皮帶輪、C型皮帶輪、D型皮帶輪、E型皮帶輪等多種型號。

u=1951886401,1879823029&fm=173&s=7A38A142EE8AA7012699D9560000E0B2&w=538&h=255&img

2、三角帶尺寸

A型三角帶的斷面尺寸是:頂端寬度13MM、厚度為8MM;

B型三角帶的斷面尺寸是:頂端寬度17MM,厚度為10.5MM;

C型三角帶的斷面尺寸是:頂端寬度22MM,厚度為13.5MM;

D型三角帶的斷面尺寸是:頂端寬度21.5MM,厚度為19MM;

E型三角帶的斷面尺寸是:頂端寬度38MM,厚度為25.5M。

3、三角帶計算長度

一般計算三角帶長度精確度不高,大多三角帶傳動設備都有皮帶長度調整空間。

三角皮帶的長度計算原理是三角帶長度為與大輪相貼的部分+與小輪相貼的部分+懸空長度。

更精確一點的計算公式有:

(1)L=π(R+r)+2a+(R-r)^2/a

(2)L=π(R+r)+2a+(R-r)^2/4a

其中L為皮帶長度,R與r分別為兩皮帶輪半徑,a為兩皮帶輪中心距離。
