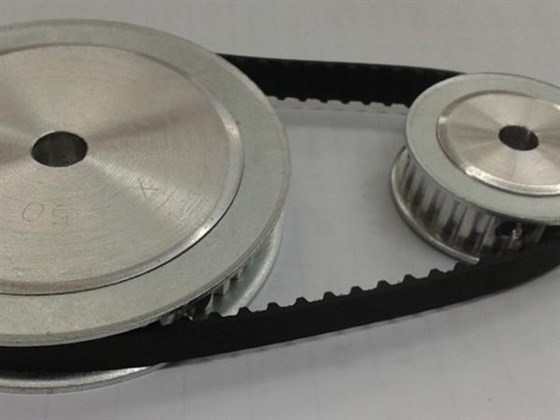

同步帶有單面有齒和雙面有齒兩種,簡稱單面帶和雙面帶。雙面帶又有對稱齒型(DA)和交織齒型(DB)之分。同步帶齒有梯形齒同步帶和弧形齒同步帶兩類。同步帶型號分為最輕型MXL、超輕型XXL、特輕型XL、輕型L、重型H、特重型XH、超重型XXH七種。梯形齒同步帶傳動已有規范(GB11361~11362–89)。
在劃定張緊力下,相鄰兩齒中心線的直線間隔稱為節距,以p暗示。節距是同步帶傳動最基本的參數。當同步帶垂直其底邊曲折時,在帶中堅持原長度穩定的周線,稱為節線,節線長以LP暗示。同步帶帶輪的齒形保舉接納漸開線齒形,可用范成法加工而成。也能夠應用直邊齒形。
研討了齒形同步帶的特色、優缺點。指出了機器在應用齒形同步帶時的注重事項和平常防備的的基礎請求。探討了齒形同步帶“爬齒”征象發生機械波的機理,提出了防備“爬齒”征象的要領、要點、解決步伐。關于使用了齒形同步帶的紡織企業有首要的指示意思。
一、齒形同帶特點及首要好處:
1.高強度的尼龍纖維布維護齒型工作面;
2.正確的成型使同步皮帶齒與皮帶輪的凹槽完整符合;
3.啟動時不易發生打滑征象;
4.最大的負載力能達到1000kW;
5.無需潤滑油,也無需由于延長和磨損而作出調解;
6.傳動速率局限大;
7.較長的事情壽命;
8.恒定的運行速率;
9.較高的機器傳動功率比。
二、齒形同步帶應用中的”爬齒”征象發生的機理
同步帶傳動雖然有不少的好處,但也存在不少缺點,如:壽命短,不耐磨,齒剝離征象緊張,嚙合、跳齒、振動等不良情形。
跟著同步帶傳動進程和通報活動中所發生的傳動偏差,會涌現同步帶擱在齒槽齒廓表面上,因為N屢次的偏差積累.就會使帶齒爬到帶輪頂圓上,使同步齒形帶在帶輪頂圓上滑動的跳齒.這便是所謂“爬齒”征象
除了以上緣故原由大概發生“爬齒”征象外,另有:
1.同步帶或齒形輪外貌有油污;
2.同步帶張力不適當;
3.同步齒形帶屬于彈性體,在創造和傳力過程當中帶齒的節距會發生變遷,造成同步帶齒與帶輪齒在嚙合季節距不等,涌現節距偏差。過大的節距偏差,會使傳動不安穩,發生振動及爬齒征象;
4.傳動的齒形輪與齒形輪不在同一個平面上(即平行度差);
5.同步齒形帶使用中一定要避免過載,不然也輕易發生“爬齒”征象;
6.起動頻仍而又有打擊負荷時,致使帶齒從帶輪齒槽中跳出,也會發生爬齒;
7.張力輪過大的張力的傷害:眾所周知,當張力輪張力過大,加之張力輪軸剛度缺乏時,則會造成張力輪軸頭曲折變形,從而產生跳動,這類跳動是無害的,它使得傳動變得不安穩而發生高頻震蕩,從而發生高次諧波;
8.有的企業使用了同步齒形帶,然則關于配套的張力輪的“張力”巨細并不能很好控制,要末冒死增大張力,要末張力缺乏;
9.張力輪張力缺乏,則增加了齒形同步帶的”爬齒”征象帶來的不良情形。
三、同步帶解決方法
1.解決創造中的節距偏差和積存偏差;
2.要想保障傳動的正確,關于制造廠,就必須進步同步帶齒創造精度確保節距與帶輪齒的節距相稱;
3.齒形輪與齒形輪必須在創造、安裝上保證其平行度;
4.適量的預加張力:同步帶傳動要有適量的張緊力。如FA317A型并條機產物解釋書內附有張力調解表便于了培修時的張力調解,并確保無由于張力欠妥發生的機械波;
5.應用齒形帶傳動的機器,應盡可能防止起動頻仍,以避免其壽命收縮;
6.解決齒形輪加工精度,避免同步帶的振動;
7.活期對齒形帶張力舉行查抄;
8.活期對齒形帶、齒形輪外貌用無水乙醇舉行蕩滌頤養,確保無油污;
9.連系半制品機械波檢測的波譜圖闡發,實時發明題目和解決題目。
